4.3.2鍋爐房集中儀表控制室，應符合下列要求：
1 應與鍋爐間運行層同層布置；
2 宜布置在便于司爐人員觀察和操作的爐前適中地段；
3 室內光線應柔和；
4 朝鍋爐操作面方向應采用隔聲玻璃大觀察窗；
5 控制室應采用隔聲門；
6 布置在熱力除氧器和給水箱下面及水泵間上面時，應采取有效的防振和防水措施。
4.3.3容量大的水處理系統、熱交換系統、運煤系統和油泵房，宜分別設置各系統的就地機柜室。
4.3.4鍋爐房宜設置修理間、儀表校驗間、化驗室等生產輔助間，并宜設置值班室、更衣室、浴室、廁所等生活間。當就近有生活間可利用時，可不設置。二、三班制的鍋爐房可設置休息室或與值班更衣室合并設置。鍋爐房按車間、工段設置時，可設置辦公室。
4.3.5化驗室應布置在采光較好、噪聲和振動影響較小處，并使取樣方便。
4.3.6鍋爐房運煤系統的布置宜使煤自固定端運入鍋爐爐前。
4.3.7鍋爐房出入口的設置，必須符合下列規定：
l 出入口不應少于2個。但對鍋爐房，當爐前走道總長度小于12m，且總建筑面積小于200m。時，其出入口可設1個：
2非鍋爐房，其人員出入口必須有1個直通室外；
3鍋爐房為多層布置時，其各層的人員出入口不應少于2個。樓層上的人員出入口，應有直接通向地面的安全樓梯。
4.3.8鍋爐房通向室外的門應向室外開啟，鍋爐房內的工作間或生活間直通鍋爐間的門應向鍋爐間內開啟。
4.4工藝布置
4.4.1 鍋爐房工藝布置應確保設備安裝、操作運行、維護檢修的安全和方便，并應使各種管線流程短、結構簡單，使鍋爐房面積和空間使用合理、緊湊。
4.4.2 建筑氣候年日平均氣溫大于等于25℃的日數在80d以上、雨水相對較少的地區，鍋爐可采用露天或半露天布置。當鍋爐采用露天或半露天布置時，除應符合本規范第4.4.1條的規定外，尚應符合下列要求：
1 應選擇適合露天布置的鍋爐本體及其附屬設備；
2 管道、閥門、儀表附件等應有防雨、防風、防凍、防腐和減少熱損失的措施；
3 應將鍋爐水位、鍋爐壓力等測量控制儀表，集中設置在控制室內。
4.4.3風機、水箱、除氧裝置、加熱裝置、除塵裝置、蓄熱器、水處理裝置等輔助設備和測量儀表露天布置時，應有防雨、防風、防凍、防腐和防噪聲等措施。
居民區內鍋爐房的風機不應露天布置。
4.4.4鍋爐之間的操作平臺宜連通。鍋爐房內所有高位布置的輔助設施及監測、控制裝置和管道閥門等需操作和維修的場所，應設置方便操作的安全平臺和扶梯。閥門可設置傳動裝置引至樓(地)面進行操作。
4.4.5鍋爐操作地點和通道的凈空高度不應小于2m，并應符合起吊設備操作高度的要求。在鍋筒、省煤器及其他發熱部位的上方，當不需操作和通行時，其凈空高度可為0.7m。
4.4.6鍋爐與建筑物的凈距，不應小于表4.4.6的規定，并應符合下列規定：
1當需在爐前更換鍋管時，爐前凈距應能滿足操作要求。大于6t/h的蒸汽鍋爐或大于4.2Mw的熱水鍋爐，當爐前設置儀表控制室時，鍋爐前端到儀表控制室的凈距可減為3m；
2當鍋爐需吹灰、撥火、除渣、安裝或檢修螺旋除渣機時，通道凈距應能滿足操作的要求；裝有快裝鍋爐的鍋爐房，應有更新整裝鍋爐時能順利通過的通道；鍋爐后部通道的距離應根據后煙箱能否旋轉開啟確定。

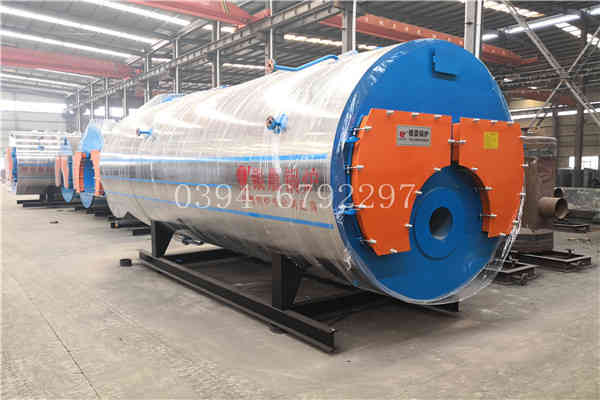

1噸蒸汽鍋爐外觀尺寸



合上電源開關后將水泵控制開關由停止位置轉到手動位置，進行鍋爐給水上升到正常位置后，將風動、自動手動開關轉到自動位置，然后合上燃燒器電源開關，并把控制器大小火開關轉到開火位置，后按下起動按鈕，控制系統電源接通，燃燒器進入工作狀態，按照程序控制器的動作程序進行，起動鼓風機進入預吹掃，然后調節風門由小火位置噴油，點火小火燃燒再進入大火燃燒狀態，到此鍋爐進入正常運行階段。題立即報警并停爐保護，控制器自動顯示故障點，機內發出報警聲響。
當出現停電故障后，燃燒控制器自動關閉氣閥停止燃燒并自鎖，即使電源電源恢復通電，鍋爐也不能自動點火，即使按動按鈕也不能啟動，必須復位解除自鎖，才能重新點火啟動。
提示：當排煙溫度高于250℃時，應立即按要求停爐，對爐膛內壁附粘的可燃物進行清除；同時對送風量進行合理的調節。



1噸蒸汽鍋爐外觀尺寸
1. 管道系統的安裝必須符合有關規程、標準的要求。應嚴格按設計要求進行；
2. 鍋爐外部接管及閥門等附件重量不得由鍋爐本體承受，外部接管與鍋爐連接處應使用柔性接頭，嚴禁將管道的熱膨脹應力作用于鍋爐本體上；
3. 常壓熱水鍋爐必須有通大氣口或起通大氣作用的管道，其尺寸不小于鍋爐本體通大氣口尺寸，并接至室外，應考慮防雨、雜物及防雷擊措施。承壓型熱水鍋爐及蒸汽鍋爐安全閥的泄壓管應接至室外，疏水管應單獨引至排水溝，不得在疏水管道上裝設閥門。
4. 鍋爐排水（污）管應接至排水溝。
5. 熱水系統管道應有入口過濾裝置、安全裝置和排污及排氣閥、溫度計等；
6. 熱水及蒸汽管道應保溫，冷水管道應防凍；
7. 管道安裝完后應進行耐壓試驗，試驗壓力及試驗方法、合格標準見“蒸汽鍋爐安全技術監察規程”、“熱水鍋爐安全技術監察規程”。

冷凝器的安裝

、冷凝器系組件出廠，安裝前應檢查冷凝器管進出煙口法蘭螺栓孔是否分別與鍋爐及煙囪接管匹配（石棉編繩）；2

3、冷凝器為非承壓設備，嚴禁承壓使用。



無論噸位多大，鍋爐的工作原理基本相同。
鍋爐的作用是將燃料的化學能轉變?yōu)闊崮埽⒗脽崮芗訜徨亙?nèi)的水使之成為具有足夠數量和一定質量（汽溫、汽壓）的過熱蒸汽，供汽輪機使用?，F(xiàn)在火力發電廠的鍋爐容量大、參數高、技術復雜、機械化和自動化水平高，所以燃料主要是煤，并且煤在燃燒之前先制成煤粉，然后送入鍋爐在爐膛中燃燒放熱。概括地說，鍋爐是主要工作過程就燃料的燃燒、熱量的傳遞、水的加熱與汽化和蒸汽的過熱等。
整個鍋爐由鍋爐本體和輔助設備兩部分組成。
省煤器。位于鍋爐尾部垂直煙道，利用煙氣余熱加熱鍋爐給水，降低排煙溫度，提高鍋爐效率，節約燃料。
