鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃氣調壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃氣設計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。
0.2噸天然氣熱水鍋爐



鍋爐安裝之前，為了能迅速運行起來，必須做好下列準備工作：    1

、技術準備：組織有關人員熟悉全套鍋爐圖紙、技術資料。依據現行有關規程、規范、技術標準，編制施工方案、各項計劃、工藝規程及技術措施等。3

安裝地點應符合TS 0001-2012《鍋爐安全技術監察規程》、50041-2008《鍋爐房設計規范》及《鍋爐節能技術監督管理規程》關于鍋爐房布置的要求。

、地基準備：地基圖僅供用戶及土建部門參考，基礎施工具體情況按當?shù)赝临|(zhì)而定，參考本地基圖或土建設計部門的鍋爐房圖紙進行施工，澆灌主機及各種輔機承重部分的混凝土，預留各種部分地腳螺栓孔。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">

1、鍋爐管道、閥門、儀表等安裝完畢后，檢查和清理鍋爐內部，關閉人孔、手孔，然后按下列步驟進行水壓試驗：
⑴　水壓試驗時，周圍氣溫應高于5℃，低于5℃時必須有防凍措施。水壓試驗用的水應保持高于周圍露點的溫度以防鍋爐表面結露，但也不宜溫度過高以防止引起汽化和過大的溫差應力，一般為20～70℃左右。
⑵　鍋爐進行水壓試驗時，水壓應緩慢地升降。當水壓上升到工作壓力時，應暫停升壓，檢查有無漏水或異常現象，然后再升到試驗壓力。鍋爐應在試驗壓力下保持20min，然后降到工作壓力進行檢查。檢查期間壓力應保持不變。
2、鍋爐進行水壓試驗，符合下列條件為合格：
⑴　在受壓元件金屬壁和焊縫上沒有水珠和水霧；
⑵　水壓試驗后沒有發現殘余變形。



0.2噸天然氣熱水鍋爐
鍋爐分類
可以從不同角度出發對鍋爐進行分類：
1.按結構形式可分為鍋殼鍋爐（火管鍋爐）、水管鍋爐和水火管鍋爐。
2.按用途不同可分為電站鍋爐、工業鍋爐、生活鍋爐等。
3.按容量大小可分為大型鍋爐、中型鍋爐和小型鍋爐。習慣上，蒸發量大于100t／h的鍋爐為大型鍋爐，蒸發量20～100t／h的鍋爐為中型鍋爐，蒸發量小于20t／h的鍋爐為小型鍋爐。
4.按蒸汽壓力大小可分為低壓鍋爐（p≤2.5MPa）、中壓鍋爐（2.5MP＜p≤5.9MPa）、高壓鍋爐（p＝9.8MPa）、超高壓鍋爐（p＝13.7MPa）等。
5.按燃料和能源種類不同可分為燃煤鍋爐、燃油鍋爐、燃氣鍋爐、廢熱（余熱）鍋爐等。
6.按燃料在鍋爐中的燃燒方式可分為層燃爐、沸騰爐、室燃爐。
7.按工質在蒸發系統的流動方式可分為自然循環鍋爐、強制循環鍋爐、直流鍋爐等。

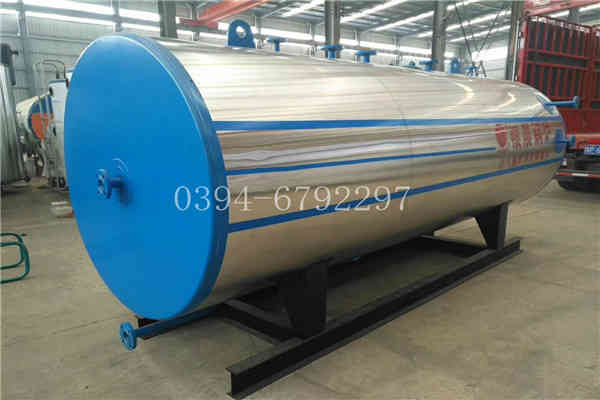

就是WNS蒸汽鍋爐。
WNS蒸汽鍋爐指的是全自動燃油（氣）蒸汽鍋爐，采用臥式內燃全濕背，高效螺紋煙管，配有完善的保溫外包設計，鍋爐熱效率高達85%以上，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、先進的蒸汽鍋爐全自動控制器，全中文液晶屏，人機界面，用戶只需輕松設定，鍋爐即能按用戶要求啟停、負荷調節、自動給水等全自動運作。鍋爐功能完備，保護齊全，操作簡單，安全可靠，具有自我診斷功能。鍋爐運行中一旦出現異?，F(xiàn)象就自動中斷燃燒，發出聲光報警。
2、鍋爐燃燒器由世界知名制造商供應，按照控制器指令自動燃燒、停止，的程控器擁有多項安全保護，性能安全穩定，維修率低。
3、立式蒸汽鍋爐采用燃燒機下置方式，二回程結構，燃料燃燒充分，鍋爐運行穩定；煙管內插有擾流片，減緩排煙速度，增加換熱量，鍋爐熱效率高，降低用戶使用成本。
4、臥式蒸汽鍋爐為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，燃燒熱效率高，有效地降低了排煙溫度，節能降耗，使用經濟。波形爐膽和螺紋煙管結構，即提高了鍋爐的吸熱強度，又滿足了換熱面受熱膨脹的需要，科學合理，經久耐用。
5、本鍋爐嚴格按照《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》的要求，進行設計、制造、監檢，確保鍋爐品質優良，達到能耗低、熱效率高、壓力穩定、供氣量足、經濟使用。
6、鍋爐的爐膽空間大，儲存的蒸汽多，適應負荷能力強。設計合理的內置汽水分離器裝置，滿足用戶需用較高品質蒸汽的要求。爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理，使維修、養護極為方便。
7、鍋爐安全設有多級聯鎖保護：壓力開關保護（高于設定壓力自動停機并報警）、低水位保護（鍋爐本體內水位低于警戒水位，自動切斷電源并報警）、安全閥保護（鍋爐壓力超過工作壓力，自動泄氣降壓），確保鍋爐在各種工況下萬無一失，安全到家。
8、有機組合的機電一體化外觀，精巧新穎、結構緊湊、少占空間，方便運輸、安裝。
9、采用新型隔熱保溫材料和優質白色彩鋼板包裝，重量較輕，保溫性能好，美觀大方，不易銹蝕。
