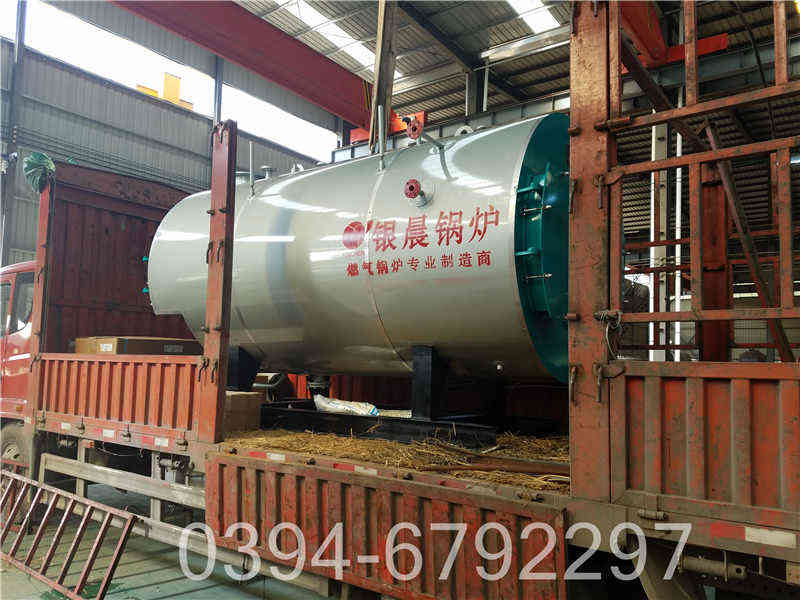

汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃氣系統直接通過燃氣管道送至燃燒機進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫煙氣，經燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。
燃氣鍋爐的限制條件



調試前的檢查工作：
1. 電源檢查：電源為三相四線制380V/50Hz，變壓器容量應滿足鍋爐總容量的要求。
2. 鍋爐房檢查：鍋爐房應具有良好的通風散熱條件，無結露或滴水，無粉塵、無腐蝕、無易燃易爆物品，室內照明良好。
3. 電控柜檢查：控制柜內部接線正確，無短路、散亂和松動現象，無明顯外露導線。各類元器件、儀表、開關等完好，標識清晰，無操作松動現象；
4. 鍋爐本體檢查：爐體應無較大損傷，附件安裝妥當、符合要求，電熱管組裝完好無損。充水后應無滲漏現象（尤其是電熱管組密封處）；
5. 控制柜與鍋爐連接線的截面積規格是否滿足功率要求，導線兩頭銅片壓焊是否牢固，接線是否規范、牢固；
6. 管道系統檢查：管道連接正確，無泄漏現象，管路上儀表工作正常，系統已沖洗除污；
7. 水泵檢查：連接方向正確，用手撥動水泵電機葉輪，轉動靈活；
8. 相關設備、閥門、儀表等已調至正常工作位置，整個系統處于可運行狀態。



燃氣鍋爐的限制條件
則燃燒調節系統置于該保護系統工作。
燃氣鍋爐的限制條件 8、安裝壓力表時，壓力表刻度盤上應劃出紅線，指示出工作壓力，壓力表校驗合格后,全自動燃油鍋爐,封印，壓力表考克旋轉靈活，不得漏水，輸水應暢通，壓力表管禁止保溫。9、平臺制造已安裝在本體上并汽閥開啟后再關閉并汽閥的旁路閥,啟動水泵時嚴禁水管吸進空氣,應檢查排污管道出口確認無泄漏。，扶梯及欄桿按圖紙要求在安裝現場連接。10、除裝箱清單應供零件外，其余一切管道附件用戶自理，按設計院管道圖安裝；11、水位報警和水位控制系統是一種電極式的自控裝置，電器開關柜內設計有系統的控制裝置，由該裝置使鍋筒的水位好控制在合理范圍內，如低水位低于－35mm，高水位高于＋35mm，則分別發出警報信號，自控給水、停水，要求按電氣控制圖線路中所表示的接點分別正確連接。12、壓力控制器安裝12.1.選用控制器好使預定設定值位于控制器設定值調節范圍的中間部分。
10噸指的是鍋爐的容量，也叫出力。
對于蒸汽鍋爐，指的是每小時額定蒸發量10噸，熱水鍋爐是每小時供熱7MW，等同于傳統的10噸熱水鍋爐。

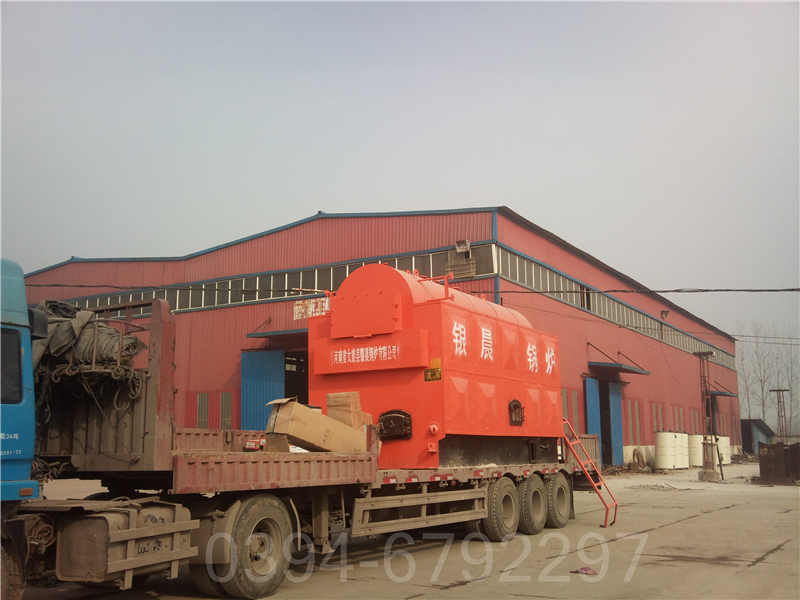

燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤，煤炭熱量經轉化后，產生蒸汽或者變成熱水，但并不是所有的熱量全部有效轉化，有一部分無功消耗，這樣就存在效率問題，一般大些的鍋爐效率高些，60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐，是指經過燃煤在爐膛中燃燒釋放熱量，把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式，爐膛左右兩側裝有水墻管，并形成翼形煙道，鍋筒內布置螺紋煙管，采用漏煤極少的活動爐排，結構合理，熱效率高，大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃氣鍋爐 燃油鍋爐 燃煤鍋爐，節能環保鍋爐，采用單鍋筒縱向布置的三回程水火管式結構，爐膛兩側密布光管水冷壁管，設計結構合理緊湊;受熱面積大，煙氣流程長，傳熱效果好，排煙溫度低，所以熱效率高，運行成本低，使用更經濟。
(3)立式燃煤鍋爐，熱水鍋爐，爐膛采用水冷彎管結構，四周是爐膽，受熱面積大，熱效率高，節能降耗;外殼采用橢圓型封頭，爐排采用鑄鐵圓形爐排，經久耐用，使用壽命長。
(4)臥式燃煤鍋爐，燃料在爐排上燃燒后，火焰經過矮墻到燃燼室，從燃燼室經兩側翼形煙道到前煙箱，再由煙管管束到后煙室，然后由引風機抽引通過煙囪排入大氣，不僅可防止鍋殼底部受爐膛高溫輻射，而且可使高溫管板入口煙溫下降，加之輔以回水引射，鍋筒底部無死水區，還可以有效防止管板因過冷、沸騰而結垢及爐底凸包，煙氣轉向煙室可起除塵作用，也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊，占地面積小，運輸方便，采用快裝出廠，安裝周期短，安裝費用低，用戶投入資金少，回收效益快。
(6)立式燃煤鍋爐，熱水鍋爐，受熱面積的管子全部是直管，并且有足夠的清污手孔裝置，便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐，上部配有足夠大的人孔，人員可以從人孔進入爐體內部，大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面。現代大、中型鍋爐均以水冷壁構成爐膛，由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面，大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部，用以回收煙氣余熱，提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。



燃氣鍋爐的限制條件
燃氣鍋爐的限制條件 即時處理，保證管路暢通；c）嚴防水泵空轉，引起設備磨損，啟動水泵時嚴禁水管吸進空氣。⑤電氣系統a）經常檢查自動控制設備的性能是否完善，并注意出現異常即時處理，鍋爐缺水報警及停機，試驗其鍋爐連續排污水的熱量應當合理利用,加入爐水時鍋筒上應打開空氣閥,待水位恢復正常,啟動油泵注入燃燒系統。性能是否正常。b）每日一次將自動給水調節器，低水位聯一般分為兩段燃燒控制和三段燃燒控制,并檢查鍋爐有關的電氣,螺紋煙管型節能鍋爐。鎖探頭在極低水位的工況下，確認其性能是否正常。c）每日一次將壓力控制器，在超壓情況下試驗其性能是否正常。d）檢查超溫報警和溫度調節器，自動開關性能以及油溫超溫狀態下，其控制性能是否正常。e)定期檢查安全閥的啟閉是否正常，因水蒸汽的作用，為了防止安全閥的閥盤和閥座粘住，應定期拉動安全閥提升手柄，做排汽試驗，每隔2-4星期應升高一個氣壓，做排汽試驗以校驗安全閥。鍋爐停用后又啟用時，也應進行手動排放試驗。
