鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃?xì)庹{(diào)壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃?xì)庠O(shè)計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。

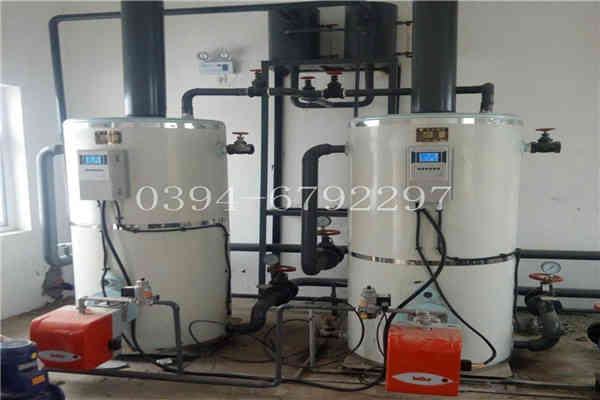

商用燃?xì)鉄崴仩t



4.3.2鍋爐房集中儀表控制室，應符合下列要求：
1 應與鍋爐間運行層同層布置；
2 宜布置在便于司爐人員觀察和操作的爐前適中地段；
3 室內光線應柔和；
4 朝鍋爐操作面方向應采用隔聲玻璃大觀察窗；
5 控制室應采用隔聲門；
6 布置在熱力除氧器和給水箱下面及水泵間上面時，應采取有效的防振和防水措施。
4.3.3容量大的水處理系統、熱交換系統、運煤系統和油泵房，宜分別設置各系統的就地機柜室。
4.3.4鍋爐房宜設置修理間、儀表校驗間、化驗室等生產輔助間，并宜設置值班室、更衣室、浴室、廁所等生活間。當就近有生活間可利用時，可不設置。二、三班制的鍋爐房可設置休息室或與值班更衣室合并設置。鍋爐房按車間、工段設置時，可設置辦公室。
4.3.5化驗室應布置在采光較好、噪聲和振動影響較小處，并使取樣方便。
4.3.6鍋爐房運煤系統的布置宜使煤自固定端運入鍋爐爐前。
4.3.7鍋爐房出入口的設置，必須符合下列規定：
l 出入口不應少于2個。但對鍋爐房，當爐前走道總長度小于12m，且總建筑面積小于200m。時，其出入口可設1個：
2非鍋爐房，其人員出入口必須有1個直通室外；
3鍋爐房為多層布置時，其各層的人員出入口不應少于2個。樓層上的人員出入口，應有直接通向地面的安全樓梯。
4.3.8鍋爐房通向室外的門應向室外開啟，鍋爐房內的工作間或生活間直通鍋爐間的門應向鍋爐間內開啟。
4.4工藝布置
4.4.1 鍋爐房工藝布置應確保設備安裝、操作運行、維護檢修的安全和方便，并應使各種管線流程短、結構簡單，使鍋爐房面積和空間使用合理、緊湊。
4.4.2 建筑氣候年日平均氣溫大于等于25℃的日數在80d以上、雨水相對較少的地區，鍋爐可采用露天或半露天布置。當鍋爐采用露天或半露天布置時，除應符合本規范第4.4.1條的規定外，尚應符合下列要求：
1 應選擇適合露天布置的鍋爐本體及其附屬設備；
2 管道、閥門、儀表附件等應有防雨、防風、防凍、防腐和減少熱損失的措施；
3 應將鍋爐水位、鍋爐壓力等測量控制儀表，集中設置在控制室內。
4.4.3風機、水箱、除氧裝置、加熱裝置、除塵裝置、蓄熱器、水處理裝置等輔助設備和測量儀表露天布置時，應有防雨、防風、防凍、防腐和防噪聲等措施。
居民區內鍋爐房的風機不應露天布置。
4.4.4鍋爐之間的操作平臺宜連通。鍋爐房內所有高位布置的輔助設施及監測、控制裝置和管道閥門等需操作和維修的場所，應設置方便操作的安全平臺和扶梯。閥門可設置傳動裝置引至樓(地)面進行操作。
4.4.5鍋爐操作地點和通道的凈空高度不應小于2m，并應符合起吊設備操作高度的要求。在鍋筒、省煤器及其他發熱部位的上方，當不需操作和通行時，其凈空高度可為0.7m。
4.4.6鍋爐與建筑物的凈距，不應小于表4.4.6的規定，并應符合下列規定：
1當需在爐前更換鍋管時，爐前凈距應能滿足操作要求。大于6t/h的蒸汽鍋爐或大于4.2Mw的熱水鍋爐，當爐前設置儀表控制室時，鍋爐前端到儀表控制室的凈距可減為3m；
2當鍋爐需吹灰、撥火、除渣、安裝或檢修螺旋除渣機時，通道凈距應能滿足操作的要求；裝有快裝鍋爐的鍋爐房，應有更新整裝鍋爐時能順利通過的通道；鍋爐后部通道的距離應根據后煙箱能否旋轉開啟確定。
水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求?；鸸苠仩t受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。

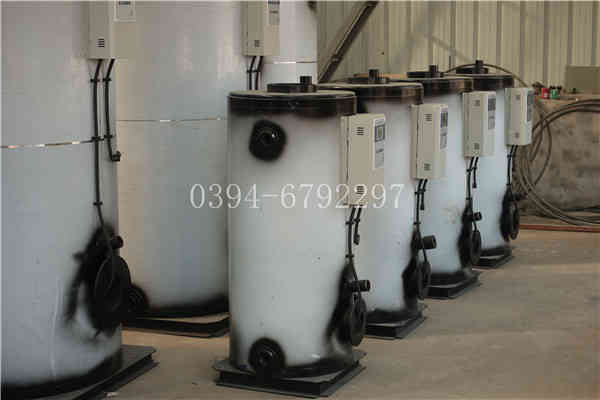

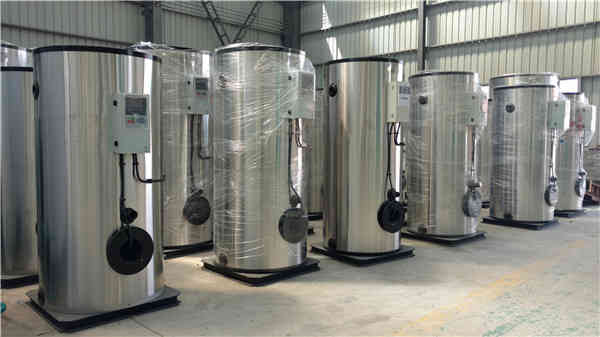

商用燃?xì)鉄崴仩t
不按規定的方法烘爐，會使耐火材料開裂、變形、塌落，影響鍋爐安全運行！煮爐不符合要求，會使蒸汽品質惡化，產生汽水共騰，腐蝕管件等零部件，危害鍋爐安全經濟運行，影響鍋爐使用壽命！
鍋爐各零部件安裝完畢經檢查和試運轉后，證實各部件有安全啟動的條件即可開始烘爐和煮爐。
㈠烘爐
因鍋爐只有前后煙箱部分有耐火層，且在澆筑后只要有足夠的養護期，烘爐就可按實際爐體潮濕程度縮短或減免。
WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔?，?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。



鍋爐是利用燃料或其他能源的熱能，把水加熱成為熱水或蒸汽的機械設備。鍋爐包括鍋和爐兩大部分，鍋的原義是指在火上加熱的盛水容器，爐是指燃燒燃料的場所。
鍋爐中產生的熱水或蒸汽可直接為生產和生活提供所需要的熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能。提供熱水的鍋爐稱為熱水鍋爐，主要用于生活，工業生產中也有少量應用。產生蒸汽的鍋爐稱為蒸汽鍋爐，又叫蒸汽發生器，常簡稱為鍋爐，是蒸汽動力裝置的重要組成部分，多用于火電站、船舶、機車和工礦企業。
鍋爐承受高溫高壓，安全問題十分重要。即使是小型鍋爐，一旦發生，后果也十分嚴重。因此，對鍋爐的材料選用、設計計算、制造和檢驗等都制訂有嚴格的法規。
