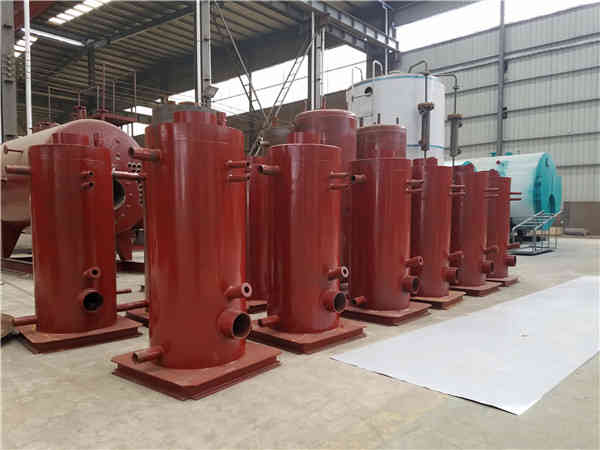

冷凝器的安裝

、冷凝器系組件出廠，安裝前應檢查冷凝器管進出煙口法蘭螺栓孔是否分別與鍋爐及煙囪接管匹配（石棉編繩）；2

3、冷凝器為非承壓設備，嚴禁承壓使用。

熱水燃油鍋爐



設備驗收的注意事項：開箱時要選擇合適的開箱工具，不要用力過猛，以免損壞箱內設備；

⑶

⑷

鍋爐大件在卸車時，如需要吊車起吊就位時，應考慮起重設備的起吊能力（按有關規定）。煙囪根據用戶需要另行配制（本爐供貨時不帶），如需煙囪時，煙囪安裝條件如下：1

、鋼絲繩用法蘭螺栓拉緊，注意三根鋼絲繩的拉緊度應大至相等。煙囪出口應設有防雨帽，且安裝避雷針，煙囪高度用戶應按13271-2014《鍋爐大氣污染物排放標準》規定及相關城市的環保要求而定；3

、煙風道法蘭間均嵌石棉線，使接頭處嚴密不漏。5



WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴　鍋爐安裝使用說明書一份；
⑵　安全附件、儀表管路圖一份；
⑶　鍋爐總圖一份；
⑷　地基一份；
⑸　鍋爐本體圖一份；
