鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
蒸汽發生器制造

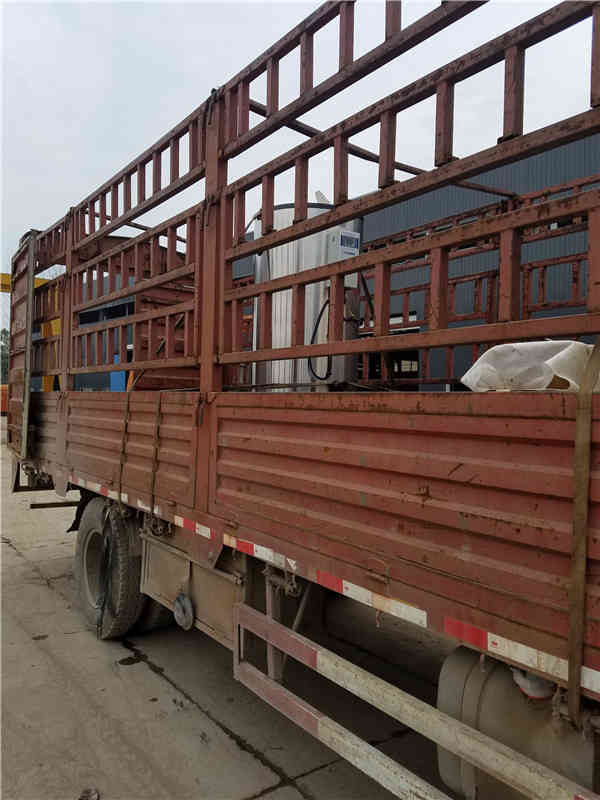

1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴　鍋爐安裝使用說明書一份；
⑵　安全附件、儀表管路圖一份；
⑶　鍋爐總圖一份；
⑷　地基一份；
⑸　鍋爐本體圖一份；



蒸汽發生器制造

、水位表下部泄水管，必須接入安全之處，水位表考克旋轉要靈活，不得漏水，水位表應有指示高、低安全水位和正常水位的明顯標志，且必須安裝照明設備，便于觀察；水位表和鍋筒之間的汽水連接管上應當裝設閥門，鍋爐運行時，應當處于全開位置。8

、平臺制造已安裝在本體上，扶梯及欄桿按圖紙要求在安裝現場連接。10

、水位報警和水位控制系統是一種電極式的自控裝置，電器開關柜內設計有系統的控制裝置，由該裝置使鍋筒的水位好控制在合理范圍內，如低水位低于－35，高水位高于＋35，則分別發出警報信號，自控給水、停水，要求按電氣控制圖線路中所表示的接點分別正確連接。12、壓力控制器安裝12..

安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊的螺母擰緊，以免電纜松動，并防止水或灰塵的滲入。12.3.

安裝(或拆卸)控制器時要特別注意:1) 安裝(或拆卸)必須用扳手夾持傳感器的平面部份，防止傳感器和開關殼體發生相對轉動。2) 當傳感器接口為內螺紋時，管道接頭旋入傳感器內深度不可超過12mm。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">



就是WNS蒸汽鍋爐。
WNS蒸汽鍋爐指的是全自動燃油（氣）蒸汽鍋爐，采用臥式內燃全濕背，高效螺紋煙管，配有完善的保溫外包設計，鍋爐熱效率高達85%以上，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、先進的蒸汽鍋爐全自動控制器，全中文液晶屏，人機界面，用戶只需輕松設定，鍋爐即能按用戶要求啟停、負荷調節、自動給水等全自動運作。鍋爐功能完備，保護齊全，操作簡單，安全可靠，具有自我診斷功能。鍋爐運行中一旦出現異常現象就自動中斷燃燒，發出聲光報警。
2、鍋爐燃燒器由世界知名制造商供應，按照控制器指令自動燃燒、停止，的程控器擁有多項安全保護，性能安全穩定，維修率低。

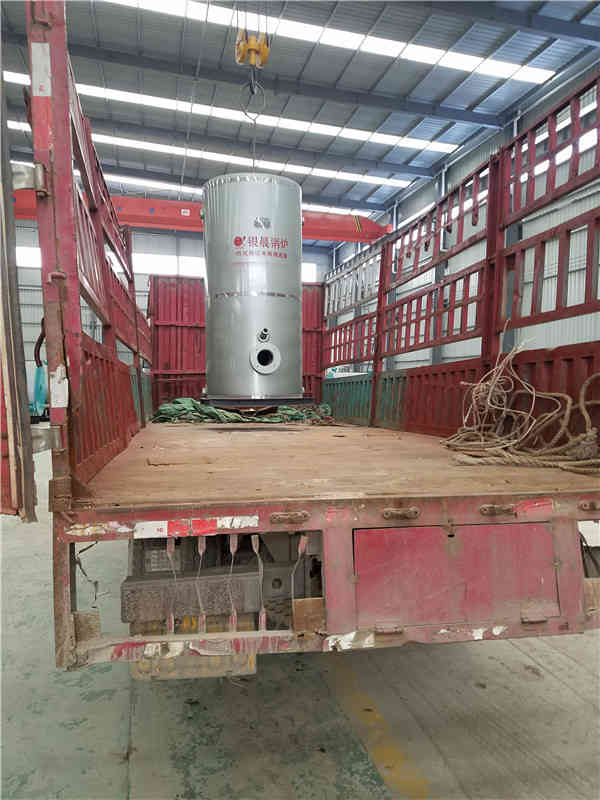

3、立式蒸汽鍋爐采用燃燒機下置方式，二回程結構，燃料燃燒充分，鍋爐運行穩定；煙管內插有擾流片，減緩排煙速度，增加換熱量，鍋爐熱效率高，降低用戶使用成本。

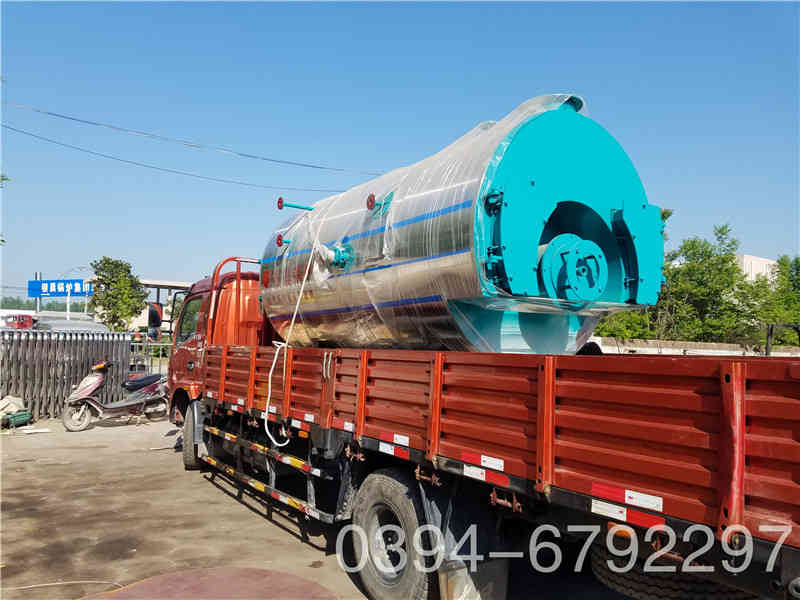

4、臥式蒸汽鍋爐為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，燃燒熱效率高，有效地降低了排煙溫度，節能降耗，使用經濟。波形爐膽和螺紋煙管結構，即提高了鍋爐的吸熱強度，又滿足了換熱面受熱膨脹的需要，科學合理，經久耐用。
5、本鍋爐嚴格按照《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》的要求，進行設計、制造、監檢，確保鍋爐品質優良，達到能耗低、熱效率高、壓力穩定、供氣量足、經濟使用。
6、鍋爐的爐膽空間大，儲存的蒸汽多，適應負荷能力強。設計合理的內置汽水分離器裝置，滿足用戶需用較高品質蒸汽的要求。爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理，使維修、養護極為方便。
7、鍋爐安全設有多級聯鎖保護：壓力開關保護（高于設定壓力自動停機并報警）、低水位保護（鍋爐本體內水位低于警戒水位，自動切斷電源并報警）、安全閥保護（鍋爐壓力超過工作壓力，自動泄氣降壓），確保鍋爐在各種工況下萬無一失，安全到家。
8、有機組合的機電一體化外觀，精巧新穎、結構緊湊、少占空間，方便運輸、安裝。
9、采用新型隔熱保溫材料和優質白色彩鋼板包裝，重量較輕，保溫性能好，美觀大方，不易銹蝕。
