鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃氣調壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃氣設計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。

燃油蒸汽鍋爐型號



10噸指的是鍋爐的容量，也叫出力。
對于蒸汽鍋爐，指的是每小時額定蒸發量10噸，熱水鍋爐是每小時供熱7MW，等同于傳統的10噸熱水鍋爐。
燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤，煤炭熱量經轉化后，產生蒸汽或者變成熱水，但并不是所有的熱量全部有效轉化，有一部分無功消耗，這樣就存在效率問題，一般大些的鍋爐效率高些，60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐，是指經過燃煤在爐膛中燃燒釋放熱量，把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式，爐膛左右兩側裝有水墻管，并形成翼形煙道，鍋筒內布置螺紋煙管，采用漏煤極少的活動爐排，結構合理，熱效率高，大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃氣鍋爐 燃油鍋爐 燃煤鍋爐，節能環保鍋爐，采用單鍋筒縱向布置的三回程水火管式結構，爐膛兩側密布光管水冷壁管，設計結構合理緊湊;受熱面積大，煙氣流程長，傳熱效果好，排煙溫度低，所以熱效率高，運行成本低，使用更經濟。

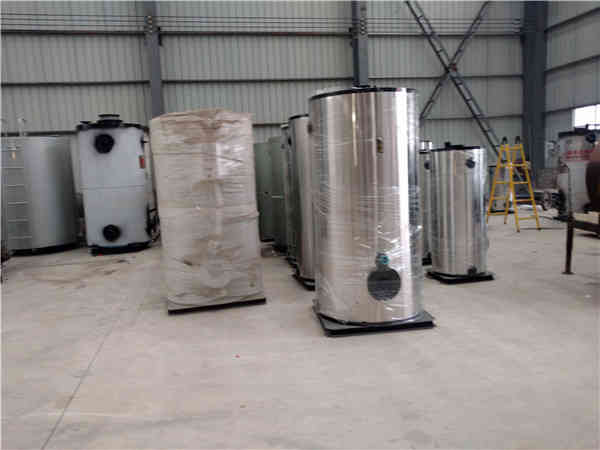

(3)立式燃煤鍋爐，熱水鍋爐，爐膛采用水冷彎管結構，四周是爐膽，受熱面積大，熱效率高，節能降耗;外殼采用橢圓型封頭，爐排采用鑄鐵圓形爐排，經久耐用，使用壽命長。
(4)臥式燃煤鍋爐，燃料在爐排上燃燒后，火焰經過矮墻到燃燼室，從燃燼室經兩側翼形煙道到前煙箱，再由煙管管束到后煙室，然后由引風機抽引通過煙囪排入大氣，不僅可防止鍋殼底部受爐膛高溫輻射，而且可使高溫管板入口煙溫下降，加之輔以回水引射，鍋筒底部無死水區，還可以有效防止管板因過冷、沸騰而結垢及爐底凸包，煙氣轉向煙室可起除塵作用，也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊，占地面積小，運輸方便，采用快裝出廠，安裝周期短，安裝費用低，用戶投入資金少，回收效益快。
(6)立式燃煤鍋爐，熱水鍋爐，受熱面積的管子全部是直管，并且有足夠的清污手孔裝置，便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐，上部配有足夠大的人孔，人員可以從人孔進入爐體內部，大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面?，F(xiàn)代大、中型鍋爐均以水冷壁構成爐膛，由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面，大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部，用以回收煙氣余熱，提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。
l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥?？煞质绞∶浩鞒隹谔帯⒄羝^熱器出口處都必須裝設安全閥。（2）安全閥應垂直安裝在鍋筒、集箱的高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。（3）杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不小于所有安全閥排汽面積的1.25倍。（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排汽管底部應裝有接到安全地點的疏水管，在排汽管和疏水管上都不允許裝設閥門。



燃油蒸汽鍋爐型號
燃燒系統檢查
1、日用油箱必須注滿一定的燃油，并在油位計目測到一定油位，檢查有無泄漏。日用油箱油位調節是否正常，低油位報警是否正常。燃氣爐應檢測進氣壓力是否滿足燃燒器要求。
2、檢查燃氣過濾器有無積塞的污物。
3、啟動油泵注入燃燒系統，氣體燃燒通過穩壓器，同樣進入燃燒系統。
4、打開緩沖器上方的回油閥，排除空氣。
5、檢查點火裝置能否正常操作運行。
6、檢查空氣油量(氣量)調節閥等相關部件有無異常，是否松動。
（五）自動控制檢查
檢查電路、控制盤、調節閥、操作機構及一次儀表靈敏可靠，火焰監測器應處于工作狀態，燃油燃氣鍋爐的點火程序和熄火保護裝置應靈敏可靠。



如果你要買的鍋爐在10噸以下，不用考慮級別，如果你要買的鍋爐是100噸以上，只能找A級廠家，但是，目前來說，很多A級廠家實際生產能力及經驗并不行，所以，不用過于糾結廠家生產資質的級別。A級鍋爐制造許可專項條件
(一)技術力量要求
1．具有與制造產品相適應的金相、理化試驗室。
2．具有與制造產品相適應的焊接試驗室。
3．具有新產品的設計開發能力并有足夠的將圖紙轉化為實際制造工藝的能力。
4．配備有足夠的標準化、計量和專職檢驗人員。
5．無損檢測持證人員中具有RT和UT高級持證人員，RT、UT、MT、PT等方法均具有中級持證人員。無損檢測分包時，上述項目中可不包含 RT、UT中級持證人員。
6．持證焊工人數及項目應滿足制造需要，一般不少于50人·項。
(二)制造設備和工裝要求
1．半自動或自動切割機切割厚度應能滿足A級鍋爐產品制造的需要。
2．具有與制造產品相適應的焊接設備，包括自動埋弧焊機、氣體保護焊機，手弧焊機等。
3．必須具有以下三類重大設備中的兩類，若只有其中一類設備的企業只可申請A級鍋爐部件制造許可證。
(1)鍋筒制造設備。
①水壓機或油壓機(能力應不低于1000t)；
②卷板機(卷板能力一般不小于46mm厚)；
③鍋筒熱處理設備。
(2)膜式水冷壁制造設備(包括焊接、平整、成排彎曲設備)。
(3)蛇形管制造設備和過熱器、再熱器集箱熱處理設備。
(三)檢測和試驗設備
1．具有能滿足A級鍋爐產品制造需要的金相檢驗設備。
2．具有長、熱、力、電檢測標準計量設備或固定的量值溯源。
3．具有機械性能試驗設備、沖擊試樣的加工設備和檢測儀器或有保證質量能力的分包關系。
4．由本企業進行無損檢測時，應具有完好的與產品相適應的無損檢測設備(包括測厚、射線、超聲波、磁粉、滲透等設備)。
B級鍋爐制造許可專項條件
(一)技術力量要求
1．應具有足夠的能將圖紙轉化為實際制造工藝的能力。
2．應配備有足夠的專職檢驗技術人員。
3．無損檢測持證人員中RT中級人員應不少于2人·項，UT中級人員應不少于2人·項。若無損檢測分包時，RT、UT中級人員應至少各有1人·項。
4．持證焊工人數及項目應滿足制造需要，一般不少于30人·項。
(二)制造和檢測設備
1．具有與制造產品相適應的沖壓設備或有保證質量能力的分包關系。
2．具有與制造產品相適應的卷板機(卷板能力一般為20mm～30mm厚)。
3．主車間的大起吊能力應能滿足實際制造產品的需要，一般應不小于20t。
4．具有足夠的與產品相適應的焊接設備，包括自動埋弧機，氣體保護焊，手弧焊機等。
5．具有機械性能試驗設備、沖擊試樣的加工設備和檢測儀器或有保證質量能力的分包關系。
6．具有符合要求的彎管放樣和檢測平臺。
7．由本企業進行無損檢測時，應具有完好的與產品相適應的射線無損檢測設備(其中周向曝光機不少于1臺)和1臺超聲波無損檢測設備。
鍋爐本體檢查
1、本體正常無滲漏，外皮正常無破損，煙箱煙囪連接牢固，觀察孔是否正?？梢?。
2、檢查鍋爐的安全附件是否正常：壓力表指示是否正常，水位表指示是否正確，安全閥是否正常，排放是否暢通。
（三）鍋爐安全附件檢查
1、水位控制報警器、壓力表、水位計、溫度計及連接管及閥門應齊全并符合規定。
2、檢查安全閥、泄放閥應安裝合理、泄放管暢通，應有防凍措施。
3、主汽閥、給水閥與逆止閥的開關狀態應正常。
4、壓力控制器調整完畢，處于正常自動控制狀態。
5、檢查閥組前壓力是否正常。
