WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔猓?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。

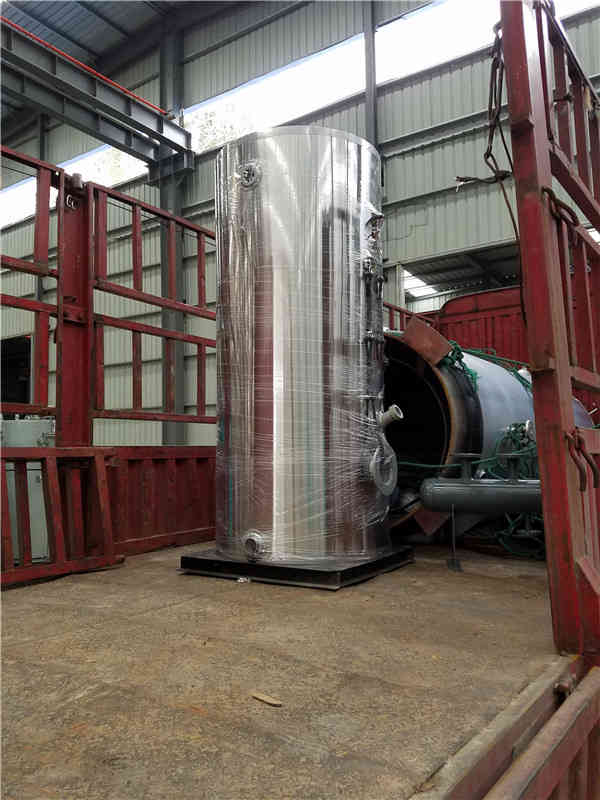

4噸燃油蒸汽鍋爐



1. 電控柜為開啟式結構，一般前后門均可打開，電控柜基礎應高出地面100~150mm，根據電控柜尺寸預埋角鋼。用螺栓將電控柜連接固定在基礎上，前后空間不小于1000mm，以便檢修。小型鍋爐電控柜與鍋爐本體組合成一整體出廠（小于0.35MW的立式鍋爐）；
2. 檢查控制柜無損壞，內部接線無松動、脫落現象；
3. 接線前先閱讀隨機附帶的相關電氣原理圖；
4. 用戶電源線接到開關端頂部銅排上，柜外控制線接到柜體內的接線端子上；
5. 電控柜就近埋設鋼板接引地線，接地電阻小于4Ω；
6. 導線規格應符合要求，宜使用套管保護，走暗線，三相動力線必須是三相四線制；
7. 接線完畢后，仔細檢查是否正確、牢固。

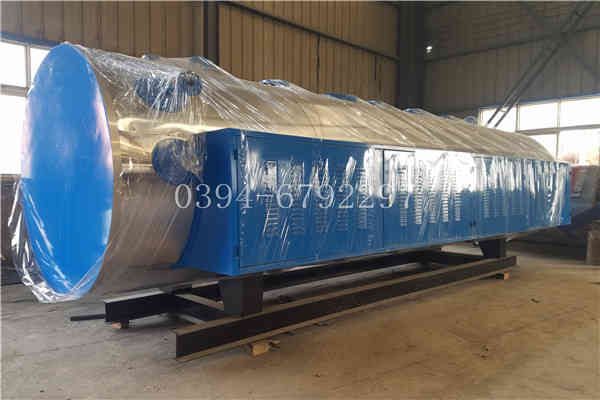

4噸燃油蒸汽鍋爐
如果你要買的鍋爐在10噸以下，不用考慮級別，如果你要買的鍋爐是100噸以上，只能找A級廠家，但是，目前來說，很多A級廠家實際生產能力及經驗并不行，所以，不用過于糾結廠家生產資質的級別。A級鍋爐制造許可專項條件
(一)技術力量要求
1．具有與制造產品相適應的金相、理化試驗室。
2．具有與制造產品相適應的焊接試驗室。
3．具有新產品的設計開發能力并有足夠的將圖紙轉化為實際制造工藝的能力。
4．配備有足夠的標準化、計量和專職檢驗人員。
5．無損檢測持證人員中具有RT和UT高級持證人員，RT、UT、MT、PT等方法均具有中級持證人員。無損檢測分包時，上述項目中可不包含 RT、UT中級持證人員。
6．持證焊工人數及項目應滿足制造需要，一般不少于50人·項。
(二)制造設備和工裝要求
1．半自動或自動切割機切割厚度應能滿足A級鍋爐產品制造的需要。
2．具有與制造產品相適應的焊接設備，包括自動埋弧焊機、氣體保護焊機，手弧焊機等。
3．必須具有以下三類重大設備中的兩類，若只有其中一類設備的企業只可申請A級鍋爐部件制造許可證。
(1)鍋筒制造設備。
①水壓機或油壓機(能力應不低于1000t)；
②卷板機(卷板能力一般不小于46mm厚)；
③鍋筒熱處理設備。
(2)膜式水冷壁制造設備(包括焊接、平整、成排彎曲設備)。
(3)蛇形管制造設備和過熱器、再熱器集箱熱處理設備。
(三)檢測和試驗設備
1．具有能滿足A級鍋爐產品制造需要的金相檢驗設備。
2．具有長、熱、力、電檢測標準計量設備或固定的量值溯源。
3．具有機械性能試驗設備、沖擊試樣的加工設備和檢測儀器或有保證質量能力的分包關系。
4．由本企業進行無損檢測時，應具有完好的與產品相適應的無損檢測設備(包括測厚、射線、超聲波、磁粉、滲透等設備)。
B級鍋爐制造許可專項條件
(一)技術力量要求
1．應具有足夠的能將圖紙轉化為實際制造工藝的能力。
2．應配備有足夠的專職檢驗技術人員。
3．無損檢測持證人員中RT中級人員應不少于2人·項，UT中級人員應不少于2人·項。若無損檢測分包時，RT、UT中級人員應至少各有1人·項。
4．持證焊工人數及項目應滿足制造需要，一般不少于30人·項。
(二)制造和檢測設備
1．具有與制造產品相適應的沖壓設備或有保證質量能力的分包關系。
2．具有與制造產品相適應的卷板機(卷板能力一般為20mm～30mm厚)。
3．主車間的大起吊能力應能滿足實際制造產品的需要，一般應不小于20t。
4．具有足夠的與產品相適應的焊接設備，包括自動埋弧機，氣體保護焊，手弧焊機等。
5．具有機械性能試驗設備、沖擊試樣的加工設備和檢測儀器或有保證質量能力的分包關系。
6．具有符合要求的彎管放樣和檢測平臺。
7．由本企業進行無損檢測時，應具有完好的與產品相適應的射線無損檢測設備(其中周向曝光機不少于1臺)和1臺超聲波無損檢測設備。



調試前的檢查工作：
1. 電源檢查：電源為三相四線制380V/50Hz，變壓器容量應滿足鍋爐總?cè)萘康囊蟆?br /> 2. 鍋爐房檢查：鍋爐房應具有良好的通風散熱條件，無結露或滴水，無粉塵、無腐蝕、無易燃易爆物品，室內照明良好。
3. 電控柜檢查：控制柜內部接線正確，無短路、散亂和松動現象，無明顯外露導線。各類元器件、儀表、開關等完好，標識清晰，無操作松動現象；
4. 鍋爐本體檢查：爐體應無較大損傷，附件安裝妥當、符合要求，電熱管組裝完好無損。充水后應無滲漏現象（尤其是電熱管組密封處）；
5. 控制柜與鍋爐連接線的截面積規格是否滿足功率要求，導線兩頭銅片壓焊是否牢固，接線是否規范、牢固；
6. 管道系統檢查：管道連接正確，無泄漏現象，管路上儀表工作正常，系統已沖洗除污；
7. 水泵檢查：連接方向正確，用手撥動水泵電機葉輪，轉動靈活；
8. 相關設備、閥門、儀表等已調至正常工作位置，整個系統處于可運行狀態。
